Son una solución de interfaz humana máquina (HMI) que proporciona una interfaz de control y visualización entre un ser humano y un proceso, máquina, aplicación o dispositivo. Son una opción popular para proyectos donde se necesita una interfaz gráfica intuitiva y fácil de programar.

Facilidad de uso: No requiere programación gráfica compleja. Reducción de la carga en el microcontrolador: El microcontrolador externo no necesita encargarse del renderizado gráfico. Versatilidad: Variedad de tamaños, resoluciones y modelos que se ajustan a distintos proyectos.

HMI

Pantallas Inteligentes HMI.

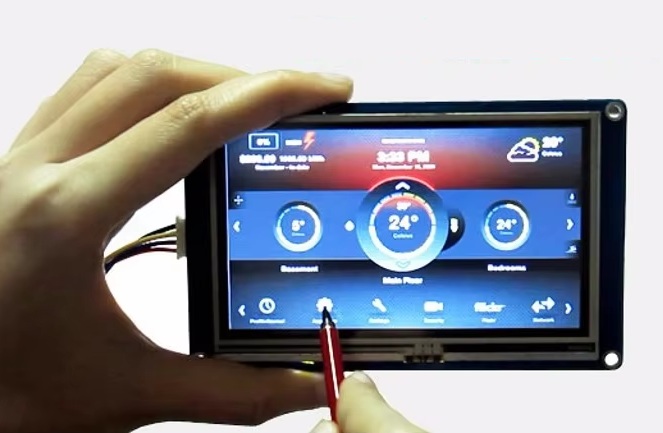

La pantalla inteligente es un tipo de interfaz HMI (Human Machine Interface) que permite a los usuarios interactuar con sistemas electrónicos de manera intuitiva mediante pantallas táctiles.

En AqfDesarrollo se han realizado numerosos proyectos implementándolos a traves de las pantallas de la casa Nextion, la cual es conocida por su facilidad de uso y su capacidad para integrarse con microcontroladores como Arduino, Raspberry Pi y otros sistemas embebidos.

La característica clave de estas pantallas es que permiten a los usuarios crear interfaces gráficas personalizadas con botones, menús, gráficos, medidores y otros elementos visuales interactivos.

¿Qué permite hacer una pantalla HMI?

Las pantallas Nextion son populares en proyectos de electrónica y desarrollo de interfaces gráficas debido a su facilidad de uso y su capacidad para interactuar con microcontroladores como Arduino, Raspberry Pi, ESP32, entre otros. A continuación, se describen algunas de las principales características de estas pantallas:

1. Interfaz gráfica (GUI) de fácil programación que permite diseñar interfaces gráficas con botones, texto, imágenes, gráficos, barras de progreso, etc., sin necesidad de codificación compleja. La lógica del diseño es gestionada directamente por la pantalla.

2. Pantalla táctil: Casi todos los modelos de Nextion son pantallas táctiles, lo que permite una interacción directa y sencilla. Los usuarios pueden tocar botones y realizar acciones sin necesidad de botones físicos.

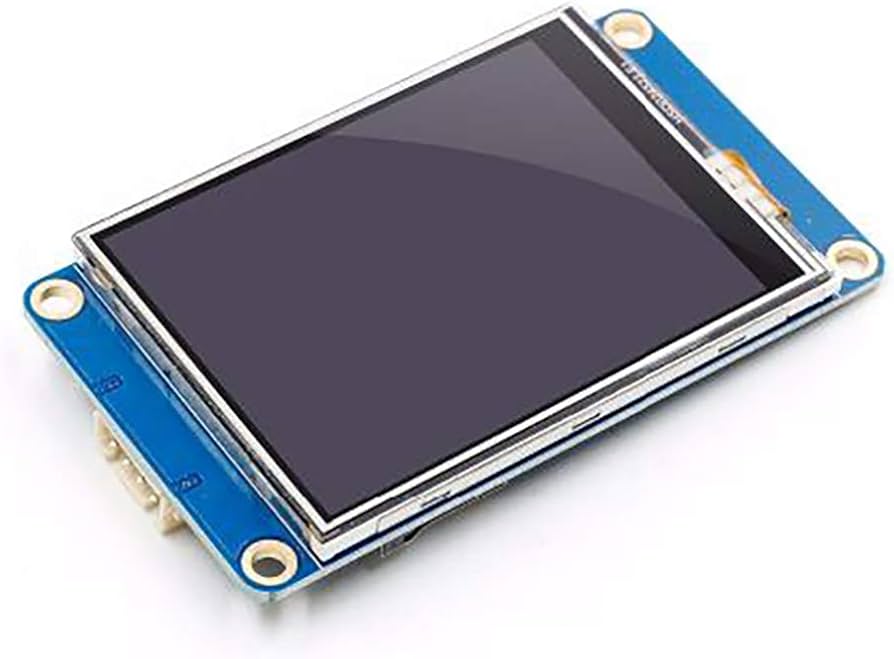

3. Tamaños y resoluciones variadas: Las pantallas Nextion están disponibles en varios tamaños, desde 2.4 pulgadas hasta más de 7 pulgadas. Resoluciones que van desde 320x240 (baja resolución) hasta 800x480 en los modelos más grandes.

4. Comunicación serie: La interacción con microcontroladores se realiza a través de una interfaz UART (serie), lo que permite una fácil comunicación utilizando comandos simples de texto. Solo requiere dos pines: TX (transmisión) y RX (recepción), más alimentación.

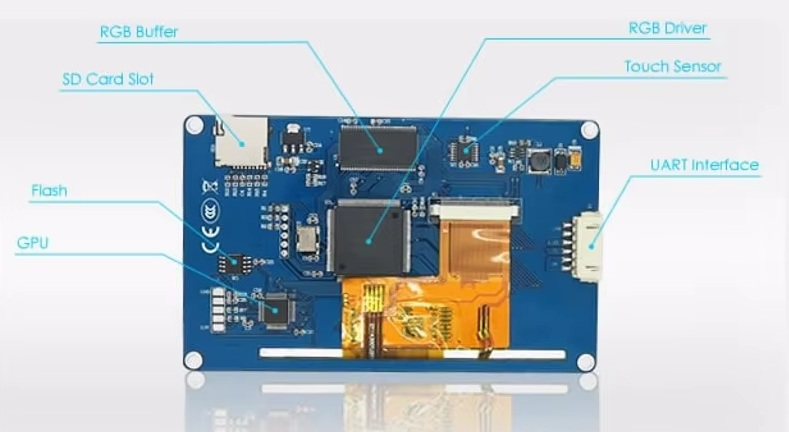

5. Procesador interno: La pantalla Nextion tiene un procesador integrado que gestiona la lógica de la interfaz gráfica, liberando al microcontrolador externo de la mayor parte del trabajo gráfico. Esto significa que las operaciones gráficas, como el manejo de imágenes y la creación de botones, se ejecutan en la propia pantalla.

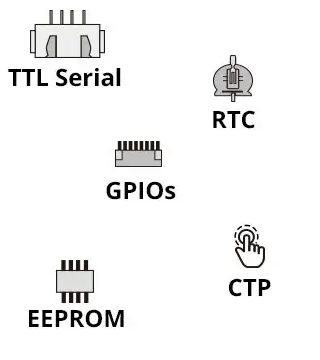

6. Modelos básicos y avanzados: Existen dos gamas de pantallas Nextion, Básica: Modelos más económicos, adecuados para aplicaciones simples. Avanzada (Enhanced): Incluyen características adicionales como más memoria, soporte para reproducción de vídeo y audio, GPIOs (pines de entrada/salida), almacenamiento adicional en tarjeta SD, entre otros.

Nextion

Nextion

7. Memoria y almacenamiento: Los modelos avanzados tienen más memoria y almacenamiento, permitiendo gráficos más complejos, animaciones y almacenamiento de datos. También admiten la carga de archivos multimedia (imágenes, sonidos, vídeos) para enriquecer las interfaces gráficas.

8. Alimentación: Generalmente, las pantallas Nextion requieren una alimentación de 5V para su funcionamiento.

9. Soporte para scripts: Permiten el uso de scripts internos para realizar operaciones simples sin necesidad de depender totalmente del microcontrolador externo.

10. Modelos con soporte HMI: Los archivos de proyecto de Nextion se guardan en formato HMI, que puede ser editado y compilado usando su software para generar archivos binarios que luego se suben a la pantalla.

11. Actualización de firmware y proyecto: La actualización del firmware o del proyecto se puede realizar mediante una tarjeta microSD, lo que simplifica el proceso de carga de nuevos diseños o de modificaciones en el proyecto.

12. Amplia comunidad y documentación: Nextion cuenta con una gran comunidad de usuarios y numerosos tutoriales en línea, lo que facilita el aprendizaje y la solución de problemas.
